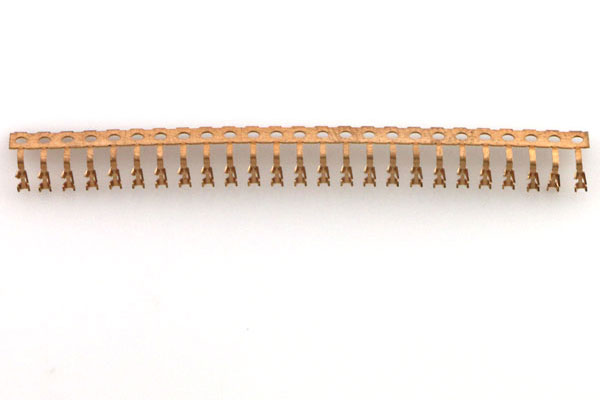

RF無線精密端子
| 編號 | 品名 |
類別（公/母） |
材質 |
電鍍規格 |
電鍍厚度 |
電鍍是否環保 |
產品規格 |
|
10-a |
RF無線端子 |
公 |
C5210 T=0.2 |
鍍金 |
5u " |
是 |
|
|
picth |
沖速 |
尺寸公差 |
平面度 |
正位度 |
垂直度 |
直線度 |
重量 |
|
1.27 |
300 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
約0.02克 |
|
特點 |
端子細小，尺寸要精準 |
|
用途 |
手機信號接收用端子 |
⑴設計的無線端子必須滿足產品使用和技術性能，并能便于組裝及修配。
⑵設計的無線端子必須有利于提高金屬材料的利用率，減少材料的品種和規格，盡可能降低材料的消耗。在允許的情況下采用價格低廉的材料，盡可能使零件做到無廢料及少廢料沖裁。
⑶設計的無線端子必須形狀簡單，結構合理，以有利于簡化模具結構、簡化工序數量，即用最少、最簡單的沖壓工序完成整個零件的加工，減少再用其他方法加工，并有利于沖壓操作，便于組織實現機械化與自動化生產，以提高勞動生產率。
⑷設計的無線端子，在保證能正常使用情況下，盡量使尺寸精度等級及表面粗糙度等級要求低一些，并有利于產品的互換，減少廢品、保證產品質量穩定。
⑸設計的無線端子，應有利于盡可能使用現有設備、工藝裝備以及工藝流程對其進行加工，并有利于沖模使用壽命的延長。
