禾聚精密,“精”字招牌——拉伸件技術及工藝解讀
引言:
連續模下的精密沖壓件拉伸工藝是一種常用于制造高精度零件和薄壁零件的技術。它通過將金屬板材加載到模具中并施加力來形成所需的形狀。這種工藝具有高效、高精度和高質量的優點,廣泛應用于汽車、航空航天、醫療等行業。本文將從工藝原理和工藝參數等方面對連續模下的精密沖壓件拉伸工藝進行詳細介紹。
一、精密沖壓件拉伸技術原理
精密沖壓件拉伸技術是利用模具在工件表面施加拉力,從而使工件產生變形。通過控制成型過程中的拉力大小和方向,可以實現對材料的拉伸成形。拉伸過程中,材料會(huì )發生軸向和周向的塑性變化,從而改變工件的形狀和尺寸。
精密沖壓件拉伸技術的關鍵是合理選擇模具形狀和施加拉力的位置。通過改變模具形狀和施加拉力的位置,可以實現不同形狀的拉伸成形。同時,需要控制拉力的大小和速度,以避免引起局部過度拉伸或拉斷。

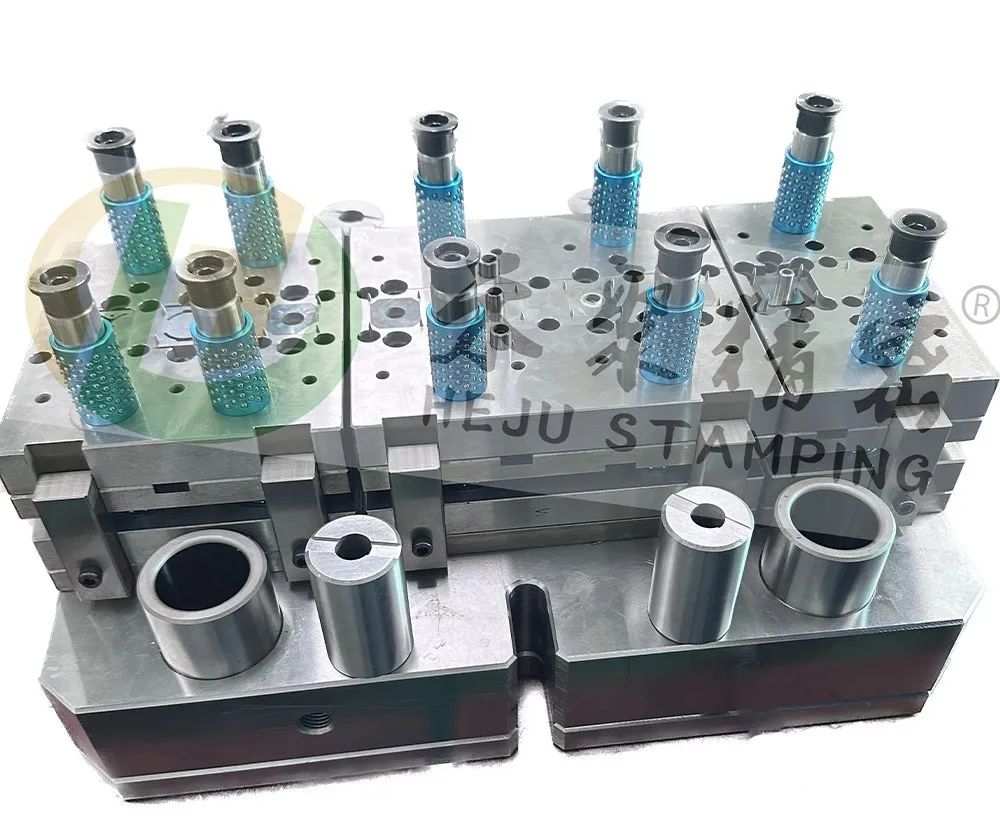

連續模下的精密沖壓件拉伸工藝是以金屬板材為原材料,通過連續模具的協調動作,將金屬板材變形成所需的形狀。該工藝過程一般包括三個步驟:送料、拉伸和脫模。
1.送料:將金屬板材送入模具中,通常采用機械送料或氣動送料的方式。在送料過程中,需要保證金屬板材準確進入模具,并保證送料速度與加工速度的匹配,以避免產生拉碴或過度拉伸等缺陷。

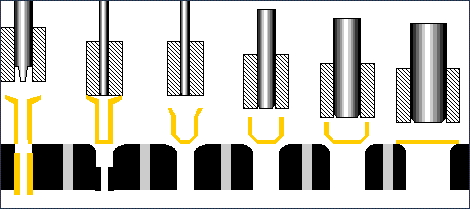

2.拉伸:在拉伸工位中,將金屬板材施加應力,使其發生形變。拉伸過程中,需要控制應力大小、速度和時間等參數,以避免金屬板材的斷裂或應力不均勻等問題。通常采用液壓或機械驅動來施加拉伸力。
3.脫模:拉伸完成后,將成品從模具中滑出。通常采用氣動脫?;驒C械脫模的方式。
二、工藝參數
連續模下的精密沖壓件拉伸工藝需要合理設置工藝參數,以保證成品的質量和尺寸精度。以下是幾個常用的工藝參數:
1.拉伸力:拉伸力是指施加在金屬板材上的應力大小。拉伸力的大小與金屬板材的材料性能、尺寸和拉伸速度等因素有關。拉伸力過大會(huì )導致金屬板材斷裂,拉伸力過小則會(huì )產生應力不均勻。
2.拉伸速度:拉伸速度是指金屬板材在拉伸過程中的速度。拉伸速度的選擇要根據金屬板材的性能和形狀來確定。拉伸速度過快容易產生應力集中和過渡加熱等問題,拉伸速度過慢則會(huì )降低生產效率。
3.拉伸時間:拉伸時間是指金屬板材在拉伸過程中的持續時間。拉伸時間的長短影響著金屬板材的應變和應力分布。拉伸時間過長會(huì )導致金屬板材的過度拉伸和失去彈性,拉伸時間過短則會(huì )影響成品的尺寸精度。
4.模具間隙:模具間隙是上模和下模之間的距離。模具間隙的大小要根據金屬板材的厚度和材料性能來確定。模具間隙過大會(huì )導致成品的尺寸偏大,模具間隙過小則會(huì )產生不良表面質量。
通過合理設置以上工藝參數,可以保證連續模下的精密沖壓件拉伸工藝的穩定性和質量控制,從而獲得高精度、高質量的拉伸產品。
三、精密沖壓件拉伸的發展趨勢
隨著工業技術的不斷進步,精密沖壓件拉伸的制備技術也在不斷發展。以下是幾個發展趨勢:
1. 數字化設計和模擬:隨著計算機技術的不斷進步,精密沖壓件拉伸技術的設計和模擬可以更好地實現。通過數字化設計和模擬,可以準確預測成形過程中的應力分布和變形情況,從而提高產品的質量和效率。
2. 新材料的應用:隨著新材料的不斷發展,精密沖壓件拉伸技術的應用范圍也在擴大。新材料具有更好的機械性能和耐腐蝕性能,可以滿足更高的產品要求。
3. 自動化生產:隨著自動化技術的不斷發展,精密沖壓件拉伸技術的生產過程也可以實現自動化。通過自動化生產可以提高生產效率和產品質量。
4. 環保和能源節約:精密沖壓件拉伸技術的發展越來越注重環保和能源節約。通過優化生產工藝和材料使用,可以減少廢料和能源的浪費,提高資源利用率。
