汽車高低壓連接器的主要差別在哪里?

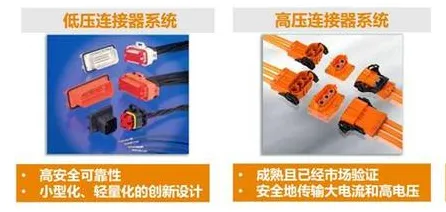

汽車連接器根據工作時的電壓不同,分為高低壓兩種連接器,其中低壓連接器的工作電壓主要是12V、24V、或者48V。高壓連接器的工作電壓則到了60~800V,甚至會(huì )更高。
汽車高低壓連接器是汽車電氣系統中的重要組成部分,它們承擔著將不同電路之間的電信號傳遞和電力供應的關鍵任務。高低壓連接器之間的主要差異體現在它們在車輛電氣系統中所承擔的功能、工作原理、結構設計、以及適用場景等方面。在本文中,我們將深入探討汽車高低壓連接器的主要差異,并對其進行詳細解析。
功能差異
高壓連接器:高壓連接器通常用于傳輸高壓電源,例如點火系統、燃料噴射系統等。它們需要具備良好的絕緣性能和高耐壓能力,以確保電路穩定運行和安全性。
低壓連接器:低壓連接器則主要用于傳輸低電壓電源和信號,如燈光系統、控制單元之間的連接等。相對于高壓連接器,低壓連接器在結構設計上可能更加復雜,因為它們需要考慮到更多的信號傳輸和控制功能。
工作原理
高壓連接器:高壓連接器通常采用特殊的材料和結構設計,以確保在高電壓下不會(huì )發生擊穿或電弧現象。它們可能采用防水、防塵的設計,以保護電路不受外界環境的干擾。
低壓連接器:低壓連接器通常要求具有良好的接觸性能和可靠性,因為它們經常用于傳輸復雜的信號和控制電路。此外,低壓連接器還需要考慮到接插次數的多少以及連接穩定性對系統性能的影響。
結構設計

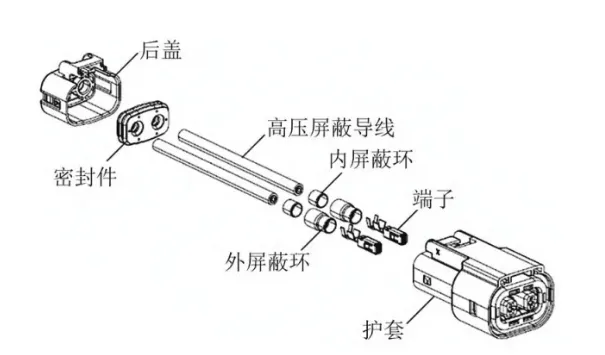

高壓連接器:高壓連接器通常具有較為簡單的結構,主要考慮到絕緣性能和耐壓能力。一般由端子、絕緣體、塑殼、屏蔽環、密封件、蓋子等組成。和低壓連接器相比,高壓連接器增加了內外屏蔽環。高壓連接器組裝之后,屏蔽環會(huì )和連接器殼體上的屏蔽層接觸,高壓導線屏蔽層最終都會(huì )搭鐵,從而實現對高壓導線的360°屏蔽保護。
(高壓連接器結構設計)

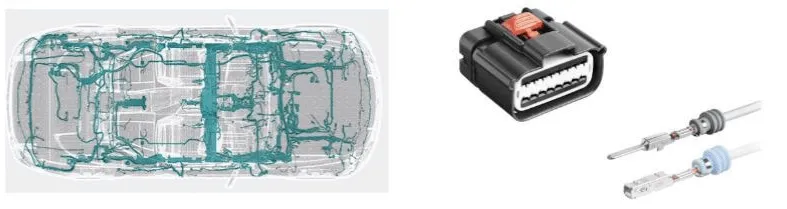

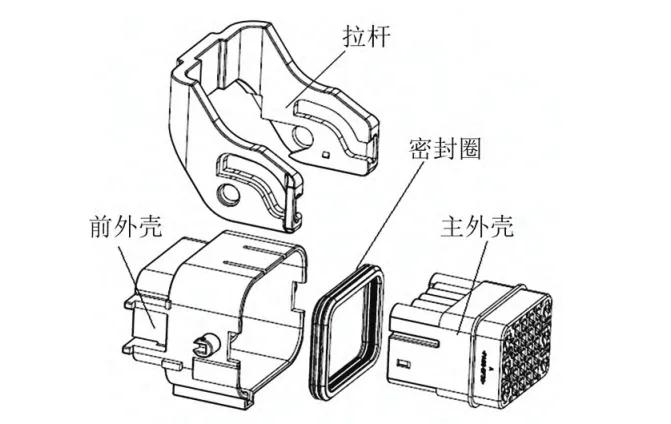

低壓連接器:低壓連接器的結構設計需要考慮到信號傳輸的穩定性和可靠性。這種連接器通常具有更多的接觸點和導電材料,以確保在復雜的工作環境下也能保持良好的連接性能。低壓連接器結構組成如圖下所示,一般由拉桿、密封圈、殼體、TPA等結構組成。
低壓連接器結構設計
適用場景差異
高壓連接器:高壓連接器通常用于需要傳輸高壓電源的場景,如點火系統、燃料噴射系統等。它們需要具備較高的耐壓能力和絕緣性能,以確保電路的安全運行。

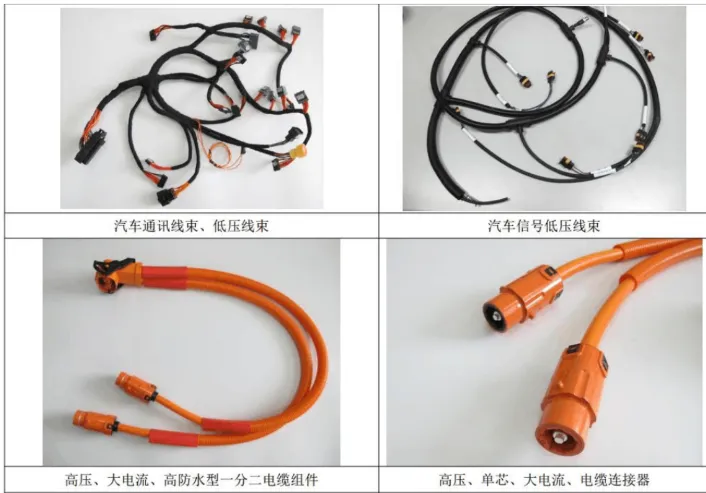

低壓連接器:低壓連接器則廣泛應用于傳輸低電壓電源和信號的場景,如燈光系統、控制單元之間的連接等。線束端子通常具有較為復雜的結構設計,以滿足復雜的信號傳輸和控制要求。
未來低壓連接器的發展方向必然是高速數據傳輸、輕型化、小型化、集成化。但隨著汽車功能的增加,電子控制技術的普遍應用,電氣件越來越多,電線也會(huì )越來越多,汽車上的電路數量與用電量顯著增加,線束也就變得越粗越重。如何使大量線束在有限的汽車空間中如何更有效合理布置,使新能源線束發揮更大的功能?這是汽車廠家需要解決的大問題。
就線束端子而言:在整個開發乃至量產的過程中要求供應商具備快速反應和工程變更的能力。但隨著新能源汽車市場的快速崛起,目前低壓線束端子市場上的一些企業因為技術水平和交付能力已無法滿足市場需求。因為汽車線束端子已經不再是單純連接器件,而是集器件和控制系統在一起的更高級別元器件。
東莞市禾聚精密電子科技有限公司是一家專業生產設計汽車線束端子的廠家,已通過了ISO9001、ISO14001、IATF16949三大認證體系認證,擁有多年連接器端子設計開發經驗與完善的質量檢測體系,端子導熱性及導電性能穩定,達到進口品牌質量標準,可積極配合客戶產品需求進行定制,實現國產化替代!
