      沖壓件模具的組成和精度等級-禾聚精密

      返回列表 來源:禾聚 查看手機網址
      掃一掃!沖壓件模具的組成和精度等級-禾聚精密掃一掃!
      瀏覽:- 發布日期:2019-02-13 08:07:31【

          生產沖壓件之前都是需要設計沖壓模具,沖壓模具設計的是否合理,沖壓精度等級,使用壽命都牽扯到整個零件后端的生產效率,成本。所以禾聚精密在此給大家為沖壓件模具的組成做個簡單介紹。

           沖壓模具主要由成型零件和緊固零件和模座組成:

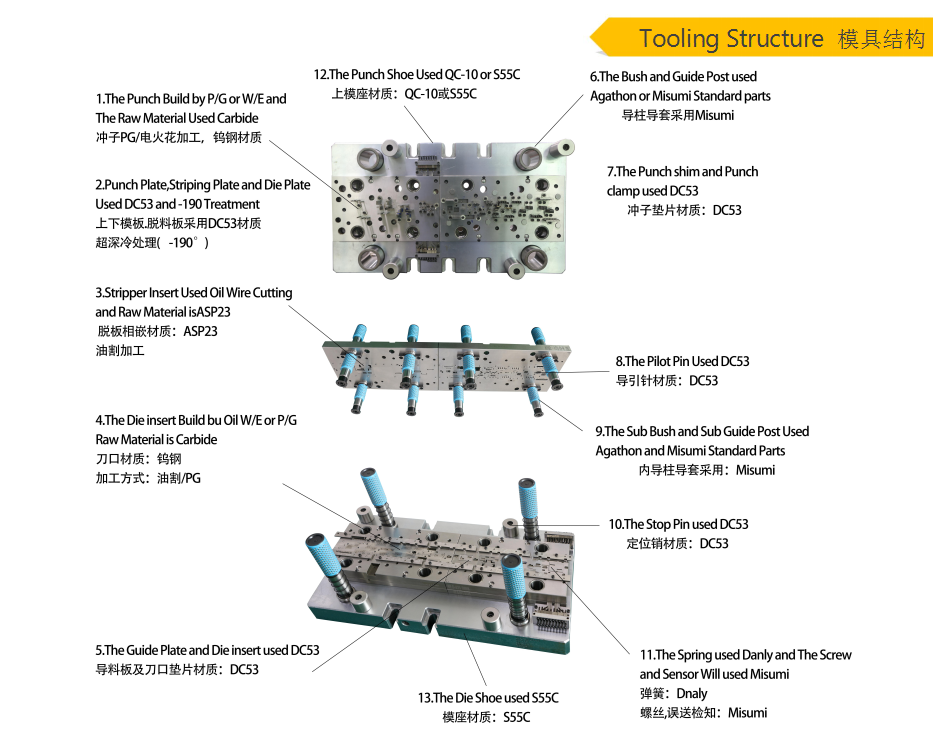

      模具組成零件圖

      一,工藝零件。

      在加工中直接進行沖壓材料成型的零件稱為工藝零件,分為以下三類

      1)工作零件直接迫使金屬板材產生分離或變形的零件如凸模、凹模、凸凹模等。
      2)定位零件確定粗成型沖壓件在沖壓模具內正確位置的零件。如定位銷、定位板、擋料銷、導正銷、導料板、定距側刃、側壓器等。

      3)方便生產的壓料、卸料及出料零件如壓邊圈壓料板,頂出器、頂銷、推板、推(打)桿、廢料切刀等。

      模具工藝

      二,輔助零件。

      在沖模工作中和金屬材料不接觸的零件稱為輔助零件,分為以下三類:

      1)導向零件給沖模導正方向,保證沖模的上、下模正確合攏的零件。如導套、導柱、導板、導塊等。

      3)支承及夾持零件將沖模零件集合起來,組成以上、下模為整體的零件,如上、下模板。承擔凸、凹模工作壓力所需的零件如墊板等都是支承零件。夾持零件有固定板和模柄等。

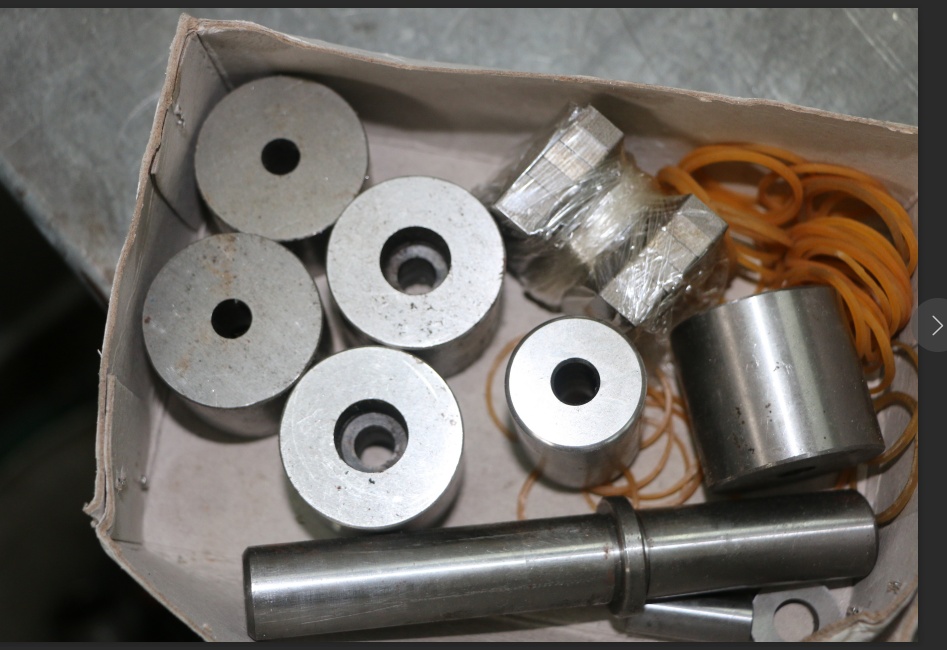

      模具零件導柱

      3)緊固零件及其他包括沖模上的導柱、刀口和為實現某種功能而附設的專門零件等。
